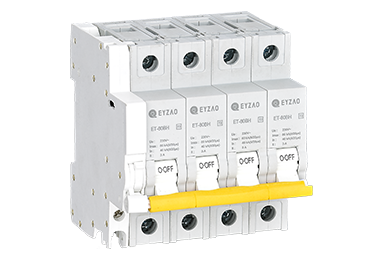

ZP-SCB25A型SPD 浪涌后备保护器（简称SCB）是用于低压电源系统的电涌保护器的外部脱离装置，并能够分断由于电涌保护器故障而产生的工频过电流。兼顾断路器功能和工频续流保护功能于一体。

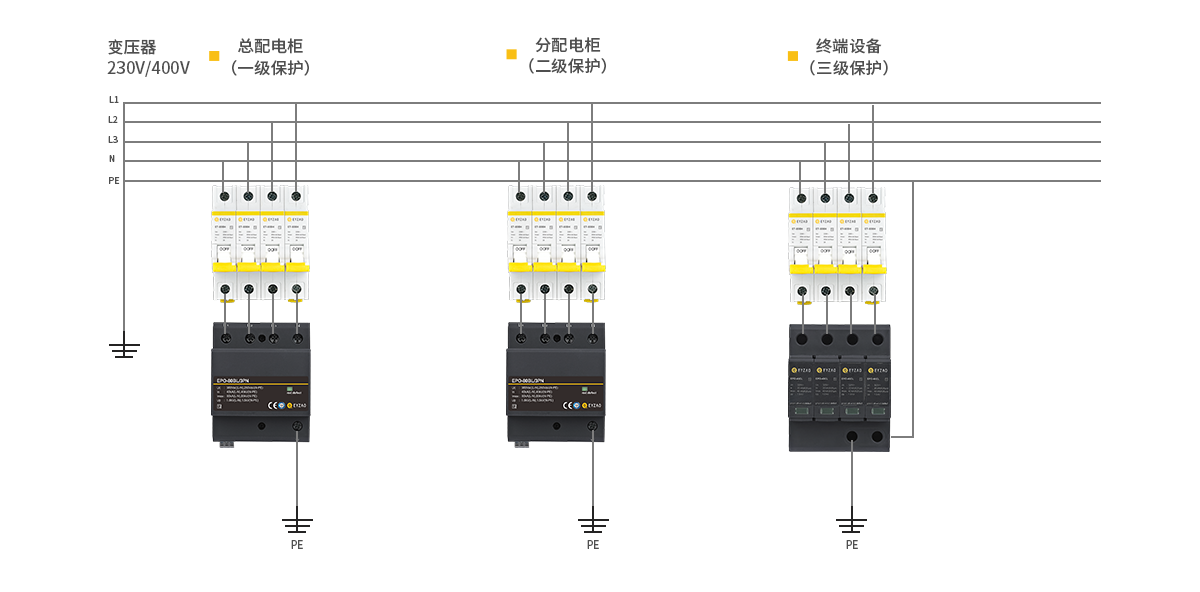

0769-8323 8609 / 134 2515 7172 在线咨询ZP-SCB25A型SPD 浪涌后备保护器（简称SCB）是用于低压电源系统的电涌保护器的外部脱离装置，并能够分断由于电涌保护器故障而产生的工频过电流。兼顾断路器功能和工频续流保护功能于一体。SCB 与SPD 串联配合使用，适用于交流50/60 Hz，额定工作电压230/400V 的配电和控制系统。可有效甄别雷电流和工频泄漏电流，在雷电大电流冲击下不脱扣，在工频小电流时及时脱扣，能有效防止SPD 在工频小电流失效时起火燃烧。且工频泄漏电流越大，脱扣速度越快。内部可集成遥信端子，实时反馈保护器状态。
模块化结构,可完美匹配各种低压电涌保护器

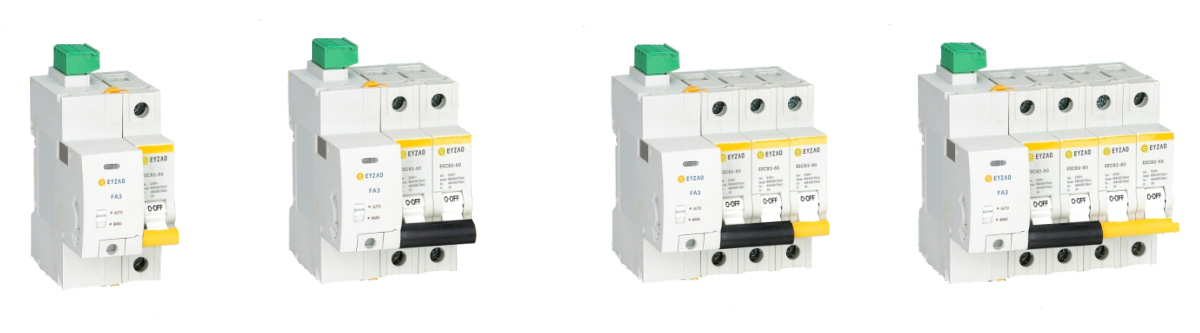

对于⾮常重要的电⽓设备，SPD后备保护器⼀旦脱扣，设备就会失去防雷保护。 配套⾃动重合装置的SCB适⽤于⽆⼈值守的重要配电房,如果SPD后备保护器意外脱扣， ⾃动重合闸可⽴即进⾏重合，保证设备防雷持续有效！ | ||||
SCB专⽤遥信接点附件（1常开NO+1常闭NC)SCB可在侧⾯安装遥信附件RS-3， 当任何⼀极SCB脱扣时，合闸扳⼿带动遥信扳⼿，使遥信开关动作。 安装在SCB侧⾯，当任何⼀级SCB脱扣时，将会发出遥信信号。 | ||||
| SCB产品型号 | ZP-SCB25A |
| SCB依据标准 | NB/T 42150-2018 |
| 额定工作电压 Ue | 230V /400V |
| 工作频率 | 50/60Hz |
| 标称放电电流 In (8/20μs) | 25kA |
| 冲击放电电流 Iimp (10/350μs) | 25kA |
| SCB短路分断能力Isc | 100kA/65kA |
| SCB工频脱扣电流Ii | 3A |
| 工频短路电流分断时间 | <0.1S |
| 机械寿命 | 10000次 |
| 电气寿命 | 10000次 |
| 端子最大接线 | 25mm² |
| 安装轨道 | EN60715(35mm) |
| 工作温度范围 | -40℃~+80℃ |
| 防护等级 | IP20 |
| 外壳材料 | 热塑性塑料，UL94-V0 |
| SPD组合模式 | 1P、2P、3P、4P |
