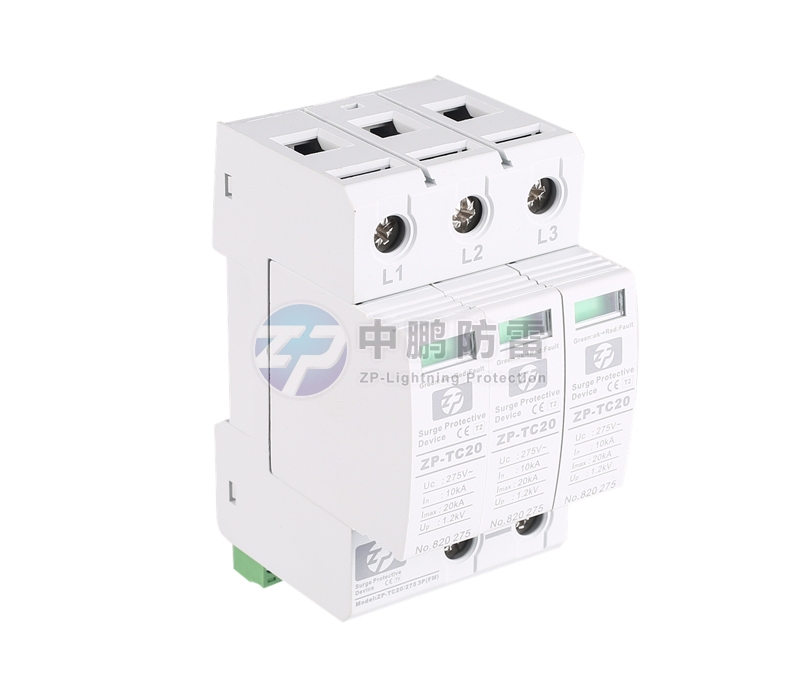

C级浪涌保护器ZP-TC60

ZP-TC20系列电源浪涌保护器依据IEC和GB标准设计,采用压敏电阻和气体放电管组成,具备强⼤的电涌泄放能力,应⽤于低压配电系统的各级保护,依据不同的配电系统(TT/TN/IT)可选择多种组合⽅式,通常安装在防雷分区LPZ0 B-1级后续分区,具有超高的过电压耐受能力。

0769-8323 8609 / 134 2515 7172 在线咨询

产品介绍

中鹏电涌保护器(SPD)产品介绍

ZP-TC20系列模块化电涌保护器依据IEC和GB标准设计,具备强⼤的电涌泄放能力,应⽤于低压配电系统的各级保护,依据不同的配电系统

(TT/TN/IT)可选择多种组合⽅式,通常安装在防雷分区LPZ0 B-1级后续分区,具有超高的过电压耐受能力。

中鹏电涌保护器(SPD)型号说明

浪涌保护器-型号含义40

产品适用范围

1、建筑物层配电箱      2、建筑物重要设备配电柜/配电箱     3、建筑物内有室外进出线路输⼊的配电箱    4、室外配电柜/配电箱



中鹏电涌保护器(SPD)— 结构优势




A、模块释放按钮,防震动易操作


B、大面积遮弧挡板,更容易隔断电弧


C、专用空位塞,

更安全更美观


D、一体化底座,更可靠更美观



 中鹏电涌保护器(SPD)— 脱扣装置优势


其他产品脱扣装置





易造产品脱扣装置





● 低温焊点的快速热传导,致使脱扣更加及时和精确;

    ● 机械遮弧,使灭弧更加有效(断开后爬电距离高达12mm);

  ● 脱扣装置不占用额外空间,从而不影响SPD的泄放能力;

       ● 确保脱扣装置在MOV损坏前动作,从而避免MOV短路导致的火灾。



 中鹏电涌保护器(SPD)—工艺优势



EYZAO SPD 100% 采用灌封封装


1. 更好的密封性;

2. 生产工艺复杂,成本高

3. 更好的稳定性,确保焊点不受外力;

4. 有效阻止MOV和塑料外壳的变形,确保其密封和绝缘性能,特别

是在高温的使用环境下





在高温高湿的条件下,包封MOV更容易降格,当电涌来到时,SPD更容易爆裂。





超高的过电压耐受能力


EYZAO SPD拥有卓越的暂态过电压耐受能力。在超高过电压的条件下,能够安全脱扣,并且不着火,正确指示。在行业内是独一无二的。

以320V SPD为例,在SPD两侧加(750V)3倍于常规电压(230V),2.3倍于SPD的Uc值(320V),SPD的状态如下:



IEC61643-11对于此产品的要求仅仅是337V/5s 耐受,和440V/2h失效模式。EYZAO SPD远远超过此要求,这在实际应用中有非常重要的意义。


中鹏电涌保护器(SPD)—示意图


尺寸图


安装接线图



SPD/SCB设计选型表



浪涌保护器选型表

产品参数

SPD产品型号ZP-TC20
SPD依据标准IEC 61643-1; GB 18802.1; YD/T 1235.1
标称工作电压 Uo230V /380V
最大持续运行电压 UC 275V /385V
工作频率50/60Hz
标称放电电流 In (8/20μs)10kA
最大放电电流 Imax (8/20μs)20kA
电压保护水平 Up(In)≤1.2kV(L-N) ≤1.1kV(N-PE)
响应时间25ns
泄漏电流≤3mA
续流遮断能力 If6kArms (L-N); 1kArms (N-PE)
保护模式L/N-PE
短路耐受能力3kA
暂态过电压试验值TOV (低压系统) UT (L-N)440V, 5s
暂态过电压试验值TOV (高/中压系统) UT (N-PE)1200V, 200ms
工作温度范围-40℃~+80℃
防护等级IP20
外壳材料热塑性塑料,UL94-V0
SPD组合模式1P、2P、3P、4P、1P+N、3P+N
远程信号触点的类型切换接触
开关容量a.c250V / 0.5A
切换容量d.c250V / 0.1A; 125v/0.2A; 75v/0.5A
远程信号触点的横截面积最大1.5mm²硬线/软线
包装4pc(s)
重量169g
