ZP-TA系列高能量间隙型电源防雷器适用于防雷区域LPZ0A区至LPZ2区(B和C级/Ⅰ和Ⅱ级)电源线路的雷电及电涌的防护。主要应用于建筑物内总配电屏、建筑物内架空输入的配电箱、室外配电柜、配电箱等。
0769-8323 8609 / 134 2515 7172 在线咨询一、产品概述
ZP-TA系列高能量间隙型电源防雷器适用于防雷区域LPZ0A区至LPZ2区(B和C级/Ⅰ和Ⅱ级)电源线路的雷电及电涌的防护。主要应用于建筑物内总配电屏、建筑物内架空输入的配电箱、室外配电柜、配电箱等。
ZP-TA的核心部分是高通流量的火花间隙,而且该高能量的组合防雷器可以直接接受10/350μs模拟雷电波型的高雷电流冲击。
二、性能特点
● 依据国际IEC、德国VDE、欧盟EN、国标GB、YD/T的最新标准设计
● 单极一相,适用于各个供电系统
● Ⅰ和Ⅱ级零距离安装,节省空间,无需退耦电感
● 采用独有自点火专利技术,密闭式火花间隙,无工频续流
● 高能量雷电流泄放间隙,泄流能力强,可以直接接受10/350μs模拟雷电波型的高雷电流冲击
● 输出残压低(Up≤1.5KV),响应时间快速(≤100ns)
● 可插拔模块化封装,标准35mm宽电气安装导轨,方便安装更换
● 内置过热失效脱扣装置,当保护器因过热、击穿失效时能自动将其从电网脱离
● 结构紧凑,双接线端(凯文方式)

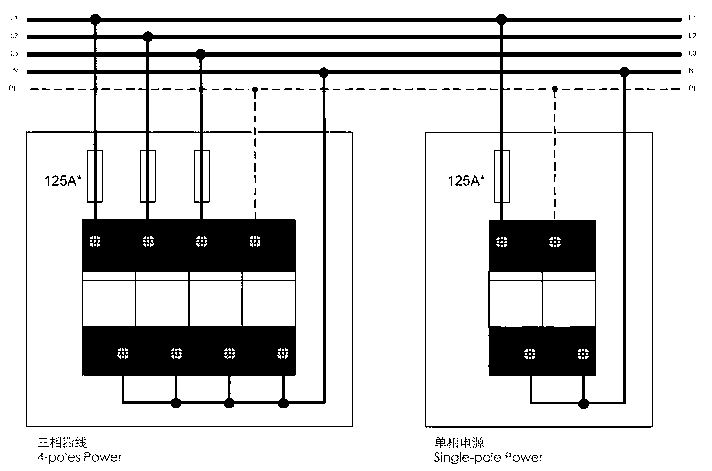

三、接线示意图
四、安装及维护
1、将气隙模块避雷器安装在标准的35mm导轨上,按照输入和输出的标识接好连线,前置保险不小于200A。检查无误后,接通供电电源后指示灯不亮,当模块出现劣化时指示灯亮起。如果发现无电压输出 ,应及时检修输入线路、避雷器和用电设备。
2、本避雷器在正常使用中应特别注意检查接地系统,以避免因保护接地线开路,或电阻值太大,而使避雷器失去防雷作用。
清理现场:一切正常后,清理现场,安装完毕,有必要时,在线路上做“防雷”标记。
型号 | ZP-TA15 | ZP-TA25 |
标称工作电压Un | 220/380V/50Hz | |
最大持续运行电压Uc | 440V | |
雷电冲击电流(10/350μS)Iimp | 15kA | 25kA |
电压保护水平(In)Up | ≤1.5kV | |
响应时间tA | ≤100ns | |
备用保险丝 | 250Agl/gG | |
短路容量 | 50kA/50Hz | |
绝缘阻值Risol | 103MΩ | |
温度范围 | -40℃~+80℃ | |
安装接线方式/规格 | 并联/多股25mm2 | |
工作状态指示 | 绿灯/红灯 | |
外壳材料 | 红色强化环保热熔塑料,UL94-V0 | |
安装支架 | 标准DIN 35mm导轨,符合EN50 022标准 | |
防护等级 | IP20 | |
安装宽度 | 90×36×70mm |
