DP-DL系列退耦器串联安装于额定电压500V及以下的低压供电系统中,用于增加导线感抗,弥补导线长度不足,协调不同规格防雷器之间的配合问题。典型应用在B级和C级的电源防雷器都安装在一个配电箱中的场合。
0769-8323 8609 / 134 2515 7172 在线咨询产品概述
DP-DL系列退耦器串联安装于额定电压500V及以下的低压供电系统中,用于增加导线感抗,弥补导线长度不足,协调不同规格防雷器之间的配合问题。典型应用在B级和C级的电源防雷器都安装在一个配电箱中的场合。
性能特点
● 模块化设计,35mm标准电气轨道安装
● 极佳的电感特性,可靠动作

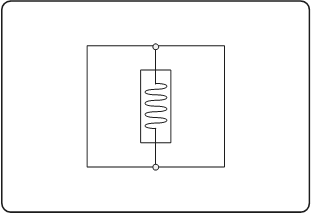

电气原理图
外形尺寸图
型号 | ZP-DL32A | ZP-DL63A | ZP-DL100A |
额定电流In | 32A | 63A | 100A |
额定电压Un | 500V DC/AC | ||
标称感抗Ln | 7.5μh(+-20%) | 15μh(+-20%) | |
额定频率fn | 50~60Hz | ||
短路电流强度Ik | 50kA(max) | ||
直流电阻Rcu | 〉2mΩ | ||
温升ΔT | 35K | ||
温度范围 | -40℃…+80℃ | ||
安装接线方式/规格 | 串联/多股16mm2 | ||
外壳材料 | 强化环保热熔塑料,UL94-V0 | ||
安装支架 | 标准DIN 35mm导轨,符合EN50 022标准 | ||
外形尺寸 | 90×18×65mm | 90×36×65mm | |
防护等级 | IP20 |
